DM-SG 經濟型機架系列

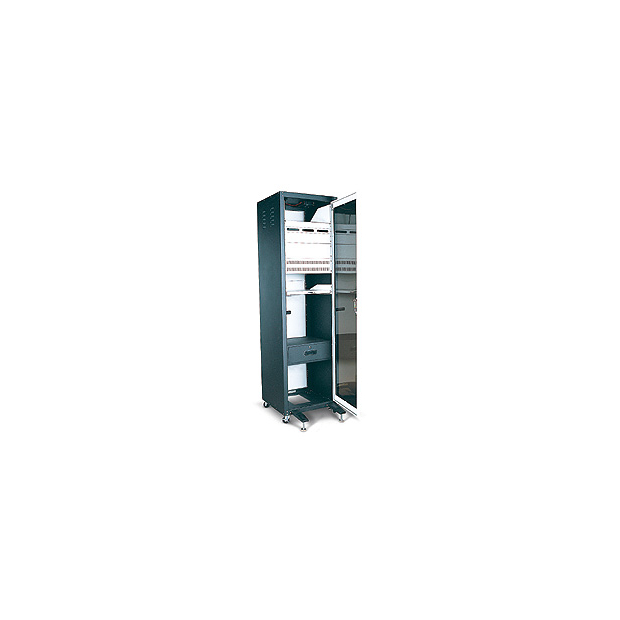

DM-SG 經濟型機架外觀展示 (SPCC 鋼製)
SPCC Rack 經典型外觀
DM-SG 經濟型機架標準尺寸表
| 型號 (Model No.) | 總高 (H0) | 箱體高 (H1) | 內高 (H2) | 總寬 (W0) | 內寬 (W1) | 總深 (D0) | 內深 (D1) |
|---|---|---|---|---|---|---|---|
| SG-15U | 845 | 760 | 668 | 560 | 450 | 530 | 490 |
| SG-30U | 1512 | 1427 | 1335 | 560 | 450 | 530 | 490 |
| SG-35U | 1734 | 1649 | 1557 | 560 | 450 | 530 | 490 |
| SG-41U | 2000 | 1915 | 1823 | 560 | 450 | 530 | 490 |
※ 規格基準：1U = 1.75 inch = 44.45 mm（單位：mm）。特殊外觀結構均提供完善之訂製修改服務。
DM-SG 經濟型機架標準配備明細
| 項目 (No.) | 品名規格 / ITEM | 數量 / QTY |
|---|---|---|
| 01 | 主柱 Moveable mount Post | 4 |
| 02 | 上框組 UP Frame | 1 |
| 03 | 上防塵蓋板 TOP Cover | 1 |
| 04 | 下框組 Down Frame | 1 |
| 05 | 下走線孔板 Bottom Plate | 1 |
| 06 | 左右側板 Side Plate | 2 |
| 07 | 後活動板 After Moveable Plate | 1 |
| 08 | 定位螺母 Fixed Point nut | 50 |
| 09 | 面板螺絲及華司 M5 Screw Steed | 50 |
| 10 | 6孔安全電源座 6 Hole Power Supply | 1 |
DM-SUS 不銹鋼電氣控制箱系列

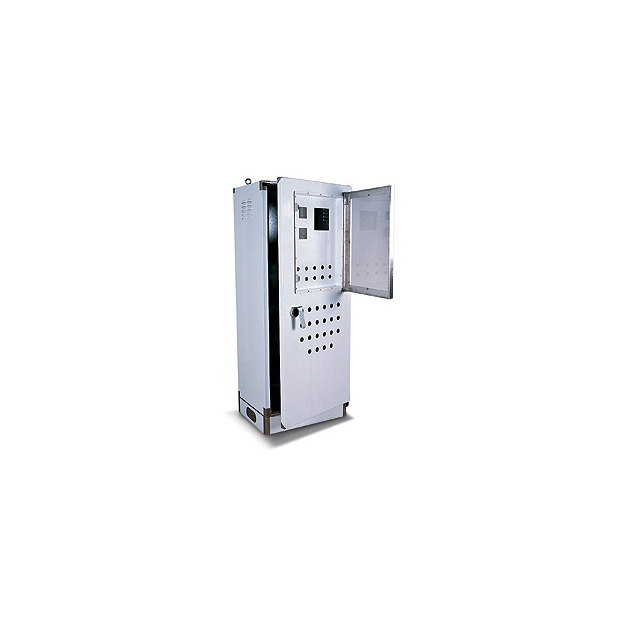

DM-SUS 不銹鋼電氣控制箱外觀展示
SUS 電控箱不銹鋼本體
DM-SUS 不銹鋼電氣控制箱標準尺寸表
| 型規項目 | 總高 (Height) | 內高 (Inner Height) | 總寬 (Width) | 總深 (Depth) | 客製化排程 |
|---|---|---|---|---|---|
| 標準規格機型 | 1620 | 1500 | 645 | 510 | 支援各式特殊尺寸與打樣特殊規格訂製 |
※ 規格基準單位：mm。可根據現場配置需求進行局部連續沖孔下料調整。
DM-SUS 標準配備與加工工藝特色
- 配置一體化不銹鋼透氣式高防護外箱，兼顧強固防水與對流美觀。
- 箱頂標配結構加強型吊環，以利於高空大型起重或重力物流搬運。
- 內附高厚度高剛性鍍鋅底板，提供電控元件安全、穩定的鎖固絕緣平台。
- 配備活動式高靈活度控制面板組，大幅優化工程師現場調整與操作動線。
- 前門採用不銹鋼框崁入式 3.0mm 高透明壓克力門組，內部設備運行指示燈一目了然。
- 箱體下框搭載不銹鋼底座，並貼心於左右兩側開設安全走線孔，走線布局更有秩序。
- 配置下走線蓋板，提供控制箱體最緊密的防塵與底料環境隔離。
- 前側不銹鋼門板配置高規防撬型工業隱藏門鎖，防止非授權人員開啟，全面保護核心機電元件。
