DM 2005 儀器組合架系列，是依據 ANSI/EIA 標準規格 RS-310-C 產製。產品通過高度嚴格的 UL 認證、CE 認證，並順利通過工研院 MIL-STD-167 的震動測試。於同業中屬最高階優質產品。本系列以組合式為核心結構設計，容易組裝，承受重量高達 1,000 公斤以上，結構決不變形。可廣泛使用於電信傳輸、電子儀控、廣電系統、固網業者、通訊網路、實驗中心、半導體監控測試系統等專業領域。

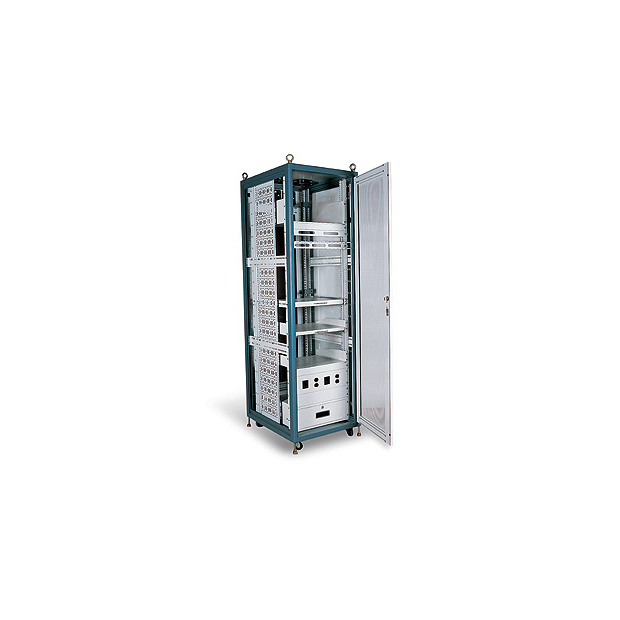

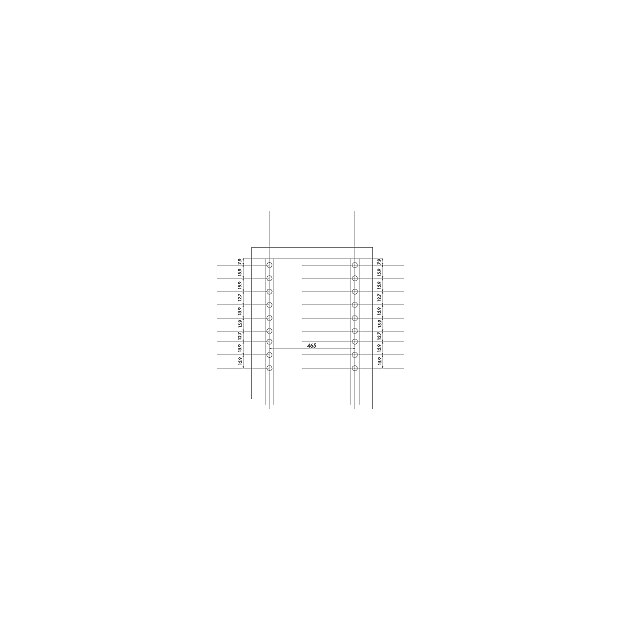

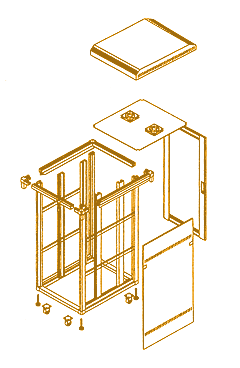

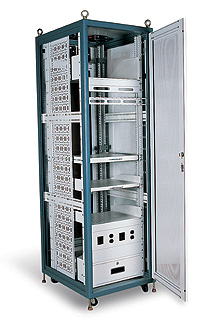

Rack 外觀示意、內部結構與尺寸圖解 (AL 鋁合金製)

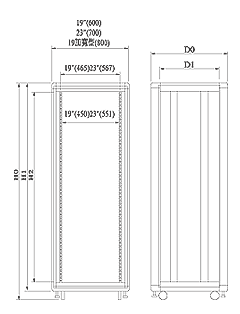

機架標準尺寸
DM 2005 規格涵蓋 19"、23" 以及 19" 加寬型（基本規格單位：1U = 1.75 inch = 44.45 mm，可客製特殊規格）。
| 型號 | H2 (內高) | H1 (外高) | H0 (總高) | W19" (寬) | W23" (寬) | W19" 加寬型 | D0 (外深) | D1 (內深) |
|---|---|---|---|---|---|---|---|---|
| DM-15U | 667 | 751 | 835 | 600 | 700 | 800 | 600 / 750 | 511 / 661 |
| DM-30U | 1333 | 1417 | 1501 | 600 | 700 | 800 | 600 / 750 | 511 / 661 |
| DM-35U | 1556 | 1638 | 1722 | 600 | 700 | 800 | 600 / 750 | 511 / 661 |
| DM-41U | 1822 | 1906 | 1990 | 600 | 700 | 800 | 600 / 750 | 511 / 661 |
DM 2005 Rack 標準配備表
| No. | 品名規格 / ITEM | 材料 / MATERIAL | 數量 |
|---|---|---|---|
| 01 | 上框架 (UP Frame) | AL 6063T5 | 1 |
| 02 | 上防塵蓋板 (TOP Cover) | Spcc 1.2mm | 1 |
| 03 | 實心直角三向接頭 (Three Ear Corner Casting) | ADC12 | 8 |
| 04 | 下框組 (Down Frame) | AL 6063T5 | 1 |
| 05 | 下走線孔板 (Bottom Plate) | Spcc 2mm | 1 |
| 06 | 2.5" 活動煞車輪 (2.5" Caster Wheel) | PU & Steel | 4 |
| 07 | 地平調整螺絲 (Floor Stand) | PU & Steel | 4 |
| 08 | 主鋁柱 (Moveable Mount Post) | AL 6063T5 | 4 |
| 09 | 活動鋁柱 (Moveable Slide Post) | AL 6063T5 | 4 |
| 10 | 側門組 (Side Plate) | Spcc 1.2mm | 2 |
| 11 | 6孔安全電源座 (6 Hole Power Supply) | 15A 突波防護 | 1 |
| 12 | 面板螺絲 (M5 Screw Steel) | Steel | 50 |
| 13 | 後鋁框壓克力門組 (Acrylic Door) | AL 6063T5 | 1 |
| 14 | 固定面板螺孔鐵條 (Iron bar with screws) | Steel | 配滿 |
詳細產品特點與技術規範
- 本產品根據 ANSI/EIA RS-310-C 的標準規範生產製造。
- 採用 AL6063T5 可組合之擠型鋁柱與實心鋁合金 ADC12 鋁鑄圓弧三向接頭，以 M5 及 M12 合金螺絲，緊密堅固組合而成的結構體。
- 結構主鋁柱採用 AL6063T5 寬 45mm × 深 60mm 之鋁擠型，耐重、抗震、不變形。下方亦可加裝 360 度旋轉之安固腳，以增加抗震功能。上方亦可加裝吊環，以利安全搬運。
- 內附方孔活動柱 (SPCC 2mm) 或鋁擠型活動柱 (AL6063T5)，每 1U 均加打清晰記號孔，安裝迅速、節省寶貴時間，完美適合各種國際大廠伺服器設備上架。
- 機架頂部可加裝散熱頂篷組（四面打工藝級散熱孔，前後傾斜 45° 角），完美兼顧高效散熱、防塵與美觀大方。
- 產品表面經高溫熱硬化粉體縋紋烤漆，顏色可根據企業標準需求分為高級經典黑或灰/白雙色搭配。
- 電源供應器可選配總開關控制面板，支援 6 孔、8 孔或 12 孔安全式插座，均具備直觀電源指示燈及專業突波保護裝置（電源線耐壓達 125V ～ 250V）。
- 嵌入式前後鋁框門組，可自由選配安裝網狀板 (SPCC 1.0mm)、高透明壓克力 (3.0mm) 搭配隱藏式門鎖，或強化玻璃 (5.0mm) 及防碰膠墊組合而成。門板開啟角度可達 120°，設備抽拉維護時絕對不會碰撞門板。
- 配置靜音級散熱風扇組（標準尺寸 120mm × 120mm × 25mm AC/DC），上方可選配安裝 2、4、6、8 顆，或於後方加裝 3 顆串聯風扇組（隨附獨立 On/Off 切換開關）及高品質散熱網板。
- 機架下框標配組裝 2.5" PU 活動煞車輪 4 只、地平調整螺絲以及機架專用固定孔位，使用者可隨時彈性選擇移動或就位固定。
- 側門板可選配特殊沖製透氣散熱孔並加鎖，無須任何工具即可快速拆裝，方便現場維護人員快速進行維修作業。
- 滑軌補強柱 (SPCC 2mm) 每台標配 4 支並沖有連續方孔，便於活動柱自由移動調整，同時可完美加裝專業理線盤。
